案例名片

  ＊案例名称：活水公园

  ＊地理位置：上海世博园区浦西园区E片区（城市最佳实践区）北部

  ＊案例面积：2680平方米

  ＊案例主题：活水文化，让生活更美好

  ＊案例关键词：人工湿地 生物自净

  ＊技术亮点：用生态方式处理污水，几乎不耗电耗能，也不使用化学去污制剂，展示出人与自然的和谐相处。

  ＊案例原型：世界上第一座展示“人工湿地水处理系统”的中国四川成都活水公园

湿地公园

  走在世博园浦西园区的“城市最佳实践区”里，参观者往往感觉如置身于一个超现实的建筑之梦。这里的房子不仅外型奇特、色彩瑰丽，而且个个节能本领一流：有部分外墙似拉开的“抽屉”一般腾空而出的“汉堡之家”，这栋“被动屋”能比普通建筑节能90％；有整个南墙面种满绿草和鲜花的“沪上·生态家”公寓楼，这些墙面全是用可回收材料制成；还有完全被绿色竹竿包裹的马德里“竹屋”，这种绿色建筑材质据说可以遮阳、防晒、保温、除噪，并且造价低廉。

  而在“城市最佳实践区”北部模拟街区所有这些奇思妙想建筑的正中间，是一块温润如玉的活水公园。正如纽约中央公园被称为纽约市的“城市之肺”一样，这座活水公园也好似世博园“城市最佳实践区”的“园区之肺”，吸纳废旧，提供洁净。

  位于世博园E片区北部模拟街区的活水公园，被周围模拟的住宅区、商业区和休闲区环抱，公园处在一个公共空间里，参观者可以自由出入。

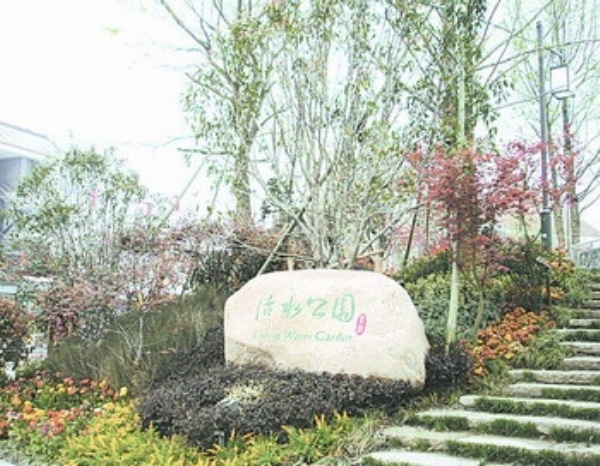

  据说，从高空俯瞰这个活水公园，会发现它整体呈鱼型。活水公园的工作人员表示，这是以水和鱼密不可分的关系来寓意人和自然的关系。在成都水务局工作人员严欢的引导下，记者首先来到活水公园的入口处。刚一进园，面前就是一个高地，拾级而上，发现这块被垫高的土坡上山花烂漫、春意盎然。土坡覆盖着典型的四川植被，有淡黄色的峨眉四照花、红叶石楠、红褐色的皂角树。严欢告诉记者，这些植被模拟了成都龙门山国家地质公园自然森林群落，为的是表现自然与人和谐相处的美好。

  在这个高高的山坡上，即公园鱼型剖面图的鱼头部分，有一个很大的圆形池子，池子里蓄有大量浑浊的水，池子中间石板正汩汩喷水。严欢说，这个池子就是活水公园进行污水处理的第一步，池子叫做“厌氧沉淀池”，深达6米，可以培养出厌氧菌，能将污水中的部分有机物转化为气体挥发，从而可以去除污水中的大部分悬浮物和部分有机物。

  污水经过第一步的厌氧沉淀分解后，接着流入水流雕塑池内。水流雕塑是由一串形似花瓣或叶子的石雕池组成，利用落差产生冲力，使水与大气充分接触，以曝气、充氧的方式增加水中的溶解氧含量，有利于分解有机物。只听得水声叮咚，污水就这样进行了二次清洁处理。

  “瞧，这里就是活水公园生物净水系统的核心部分”，严欢带记者来到整个公园单体面积最大的区域———人工湿地塘床。大体呈扇形的5个植物塘和12个植物床，由高到低首尾相接排列起来，看上去像梯田一般整齐，甚为壮观。据介绍，这些塘床里放置了起过滤作用的大小碎石，并种植了多种根系发达的水生植物。尚待净化的污水由高到低流经这些塘床时，里面的杂质被沉淀、吸附、氧化还原、微生物分解和植物根系吸收，水质得到净化；而那些被吸附的有机物杂质可以成为植物的养料。在出水处检测水质，会发现多项水质指标得到明显改善。

  据介绍，这个活水公园的污水日处理量大约15吨，处理后的水质能达到地表三类水，可以作为公园绿化和景观用水，还可以游泳。严欢告诉记者，整个活水公园的生物自净系统建造成本不高，管护成本很低。几乎用不到电，也不用添加化学制剂，就是靠自然物理落差提供的动力，只需污水流经一系列精心设计的生物净水系统，就可以得到水质稳定的清洁用水，参观者也可以在一旁欣赏到被污染的水在自然界由“浊”变“清”，由“死”变“活”的过程。

  记者如果不是亲眼目睹了这套生物自净污水处理系统，很难想象这个水流淙淙、树影婆娑的湿地公园，居然还是个微型的“污水处理厂”。

推广性强

  世博园里这座面积只有2680平方米的活水公园，实际是中国四川成都活水公园的一个微缩标本。活水公园在四川的案例原型有29680平方米，位于成都市的护城河————府河上。它是中国第一座以水保护为主题的城市生态景观公园，于1998年投入运行，至今已稳定运行了12年，可日处理污水300吨。

  严欢告诉记者，成都的活水公园利用水车把污水抬到高处后，通过和世博园里的活水公园一样的生物自净程序来处理污水。现在活水公园已经成为成都人休闲娱乐的好去处，每到节假日，常能看到小孩子在活水公园里捞鱼玩耍，也有小孩子在看到整个污水处理过程后表示以后要珍惜水资源，他们说：“从这里我们知道了弄脏一盆水很简单，但是要把水弄干净却很不容易”。

  成都活水公园这套让污水由“浊”变“清”的自然方法得到国内外业界的一致肯定，分别于1998年和1999年连获两项国际大奖———第十二届国际“优秀水岸奖最高奖”和国际“环境地域设计奖”。

  随后，成都活水公园的标本意义又被世博会“城市最佳实践区”的总规划师看中，被邀请参选。在遴选委员会的一致肯定下，活水公园于2008年4月2日，入选世博会“城市最佳实践区”参展实物案例。入选词上是这么写的：因“成都市活水公园项目采用生态化的处理方式，让污水在自然界由浊变清，由死变活，其技术已经达到国际先进水平，并且为目前许多地区在推进城市化进程中面临的可持续发展、环境保护和经济建设等问题提供了有效的借鉴”。

  虽然得到了普遍赞誉，成都人却很谦虚。世博园活水公园案例的负责人之一，贸促会成都市分会会展业务部部长方雷对记者说：“世博园的活水公园只是污水处理的一个小沙盘，成都的活水公园也顶多是个大沙盘。”他的言下之意是，活水公园教育示范的标本意义大于其水处理的实际功能。

  成都人不满足于活水公园的教育示范意义，据方雷介绍，目前成都市已将活水公园的成功经验进行了推广，在成都市郊的凤凰河二沟修建了中国西南地区最大的人工生态湿地，通过人工快渗和人工湿地系统进行污水深度处理，目前已达到日处理污水2万吨的水平。

  对此，业界专家评论道，“成都的活水公园日处理污水300吨，凤凰河二沟已达到2万吨。如果说前者是模型，后者就是实践了。”

  实践中的人工湿地系统，其优势还在于它的经济性。据介绍，由于不需要向湿地内添加各种去污化学制剂，凤凰河二沟湿地污水处理厂运行费用中，每吨污水处理只需要6角钱，而一般城市污水处理的成本大约需要1元多人民币／吨。

  由于具备种种优点，成都活水公园的范本意义逐渐被接受，国内一些公园纷纷进行了仿建，如上海的梦清园和后滩公园、南京的南湖公园等。

  不过值得注意的是，人工湿地处理污水系统并不能等同或取代城市污水处理系统。因为采用的是生物自净方式，所以人工湿地能够处理的污水不能是重度污染的水，否则系统中的生物会死亡。严欢告诉记者，正因为此原理，凤凰河二沟需要在人工湿地系统前加上人工快渗系统，经过人工快渗系统处理后，污水达到1级B标，再通过人工湿地系统，水质达到1级A标。严欢表示，活水公园的人工湿地生物自净方式比较适用于管网不配套的市郊生活用水处理，而不是重度发黑发臭的污水。

  “问渠哪得清如许，为有源头活水来”。午后的世博园的活水公园亲水空间里，但见水光潋滟，清澈见底，湖中荷叶长势喜人；而在亲水空间东边，一群参观者正在讲解员的带领下走过人工生态湿地塘床，聆听着污水变清水的神奇。

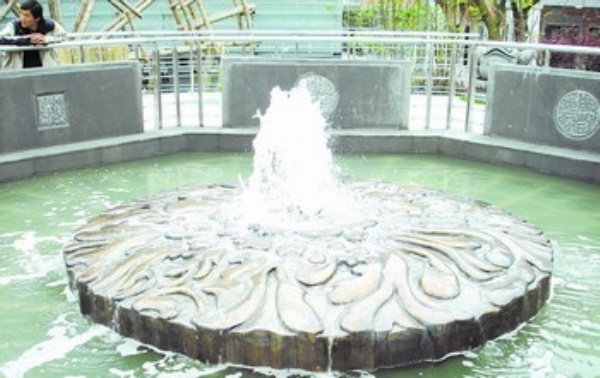

  图1为水深6米的“厌氧沉淀池”，是活水公园进行污水生物自净的第一步。  本报记者

  王小聪摄

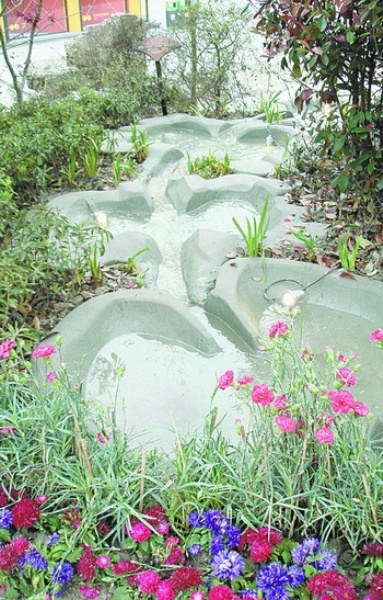

  图2 形似叶子的水流雕塑池，利用落差进行曝气等方式进行污水处理。

  图3 种满植物的人工湿地塘床，是活水公园污水处理生物自净系统最核心的部分。

      本报记者 王小聪摄
