案例名片

  ＊案例名称：“沪上·生态家”

  ＊地理位置：位于世博浦西园区城市最佳实践区北部片区

  ＊建筑面积：约3000平方米

  ＊案例关键词：生态环保零能耗

  ＊案例原型：“沪上·生态家”的原型是位于上海市闵行区的我国第一座生态示范楼。

  ＊技术亮点：采用绿色、环保、节能的生态技术，展现可持续发展的生态住宅理念，探索普遍适用型宜居模式。

  ＊案例看点：突出参与性、体验性和趣味性，以“过去、现在、未来”的线索构成关于住宅技术的“时空之旅”。

编者按

  中国在申办2010年上海世博会时即提出，在世博园区增设“城市实验区”。申博成功后，经与国际展览局协商，并听取国际社会和组织的多方建议，“城市实验区”更名为“城市最佳实践区”。

  这片街区将集中展示全球代表性城市为提高城市生活质量进行的“最佳实践”————公认的、创新的和有价值的，更名意味着案例必须是地球某个角落已有的创新之作，而不是“空中楼阁”。

  本版将陆续介绍城市最佳实践区部分模拟城市街区的建设案例、展馆案例和一定数量的其他案例。本期介绍的是上海参展的建设案例“沪上·生态家”。

宜 居

  “沪上·生态家”并不因为是世博会举办地上海的项目，而受到国际遴选委员会的格外垂青，相反，这是一个从106个竞争项目中胜出的案例。

  “沪上·生态家”原型真实存在于上海闵行区，由一幢集成太阳能、风能、地热能等十大新技术的生态办公示范楼和两幢住宅示范楼组成，在国内获过很多大奖。

  为了日后能够大力推广“沪上·生态家”的创新成果，设计师们仅采用了30％的未来前瞻技术，70％是既有成熟技术。这样具有上海特色且集成了生态科技的案例将成为世博参观者体验未来都市生态住宅的重要场所，引领未来生态建筑在我国的发展。

  近30年来，上海迅速发展成高楼林立的现代化大都市，但上海住宅面临的困惑无人能解：密集的高层，地域传统的消失，上海里弄密集、合理居住的典范不复存在。

  上海住宅也在努力寻求居住方式和居住技术的回归：建筑围护结构、自然通风、高效、新型空调、太阳能利用、自动控制等。

  4月17日，“沪上·生态家”竣工，引来很多关注的目光。这个城市最佳实践区模拟城市街区建设案例由上海现代建筑设计（集团）有限公司总承包，并联手同济大学、上海市建筑科学研究院等共同打造。

  建筑设计师们认为，针对高密度城市的宜居态度应该是：延续生态建筑理念，节约能源、节省资源、保护环境、以人为本，呼应世博会主题“城市，让生活更美好”，关注节能环保，倡导“乐活”人生。

  这是一项针对夏热冬冷地区宜居技术集成的研究，示范技术指标是国家绿色建筑三星级标准：

  ————节能减排，达到2010年国际先进水平，建筑综合节能60％，可再生能源利用率50％ ，二氧化碳减排量140吨；

  ————资源回用，将城市排污变废为宝，非传统水源利用率60％，含固废内墙体材料使用率100％；

  ———环境宜居，健康、舒适、宜居，室内环境达标率100％，空间采光系数75％以上；

  ————智能高效，有能源管理、环境监测、设备管理和信息管理4个智能管理中心。

  “沪上·生态家”技术集成了再生材料使用、LED建筑一体化、绿化技术、光能利用、风能利用、智能一体化和工业体系化等先进技术。

  “沪上·生态家”还充分考虑了世博会后的可持续利用，未来这里将成为创意产业园区的办公集聚地，充分发挥生态示范楼的推广和展示作用。

  科技部部长万钢称赞“沪上·生态家”重点开展的生态环保和资源回用技术的集成使用，体现了城市与生态环境的和谐，把环保的概念和宜居的概念结合在了一起，势必给未来上海的生态建筑发展带来很大影响。

风 格

  “沪上·生态家”入选城市最佳实践区案例后，对原型生态示范楼做了许多改动，以更契合上海夏热冬冷的地域气候特征和高密度大城市的经济发展水平。

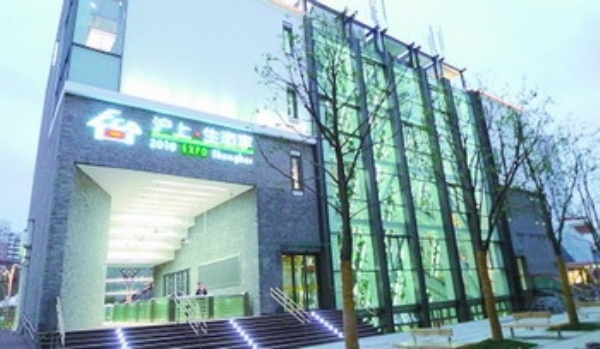

  走在城市最佳实践区的实物建设展示街区，许多建筑造型奇特，但“沪上·生态家”很平实，地上四层，地下一层，看上去只比一般住宅多了玻璃幕墙和绿色植物。

  细看之下，才会发现设计中通过3种上海元素的选取，将上海地域建筑形式与生态建筑技术有机结合，增强了生态建筑的本土化特性。

  3种上海元素是：借鉴上海石库门的老虎窗用于建筑采光；借鉴石库门的里弄，形成南北穿堂风；借鉴石库门的山墙，作为立面元素。

  让人印象深刻的是那石库门青灰色外墙，是设计师想方设法从上海各处旧城改造工地收罗来15万块石库门旧砖，带着对上海城市肌理的记忆砌进墙里的，设计师们特意在房间里裸露了一部分旧砖砌成的墙，让参观者对上海过去的建筑文化有直观了解。

  还有建筑内部的大量用砖也是废物再利用烧制的，有用长江口淤积细沙生产的，有用工厂废渣“蒸压粉煤灰”生产的，石膏板也是用工业废料制作的，看似木制的屋面是用竹子压制而成的，这样可以避免耗费珍贵的木材资源。

  上海夏天的太阳赤日炎炎，设计师特意设计了窗户外的百叶窗、落地玻璃幕墙外的卷帘门，还有阳台外的屈臂式遮阳篷，这些装置有个共同的名字：“外遮阳系统”，在夏日西晒严重时，能够随时阻挡阳光进入室内，起到隔热降温作用。

  同样能起到隔热降温作用的是利用纳米技术生产的涂料，刷出来的墙“会呼吸”，具有储能作用，可以自动调节室内温度和湿度。

  还有更专业的建筑外墙外立面保温层采用无机保温砂浆，内立面采用相变材料与脱硫石膏复合系统，在保护环境的同时，使建筑外墙具有随室外环境变化而变化的复合节能系统。

  此外，建筑立面综合了遮阳构件、植物绿化、太阳能光伏板、太阳能热水板等。屋面主要采用种植屋面、反射屋面，并局部设置太阳能光伏板与静音竖轴风力发电机组，为建筑提供少量的电量补给，使建筑更具美感与动感。

  据悉，屋顶上巨大的太阳能光热设备不仅为整幢楼发电，还能通过并网与市区电网连通，一旦有富余能源，可供给整个电网使用，生态示范楼还是一座小小“发电厂”。

创 新

  风能、清洁能源、燃料电池、可循环材料等都在生态示范楼里得到应用。三世同堂的住宅单元，还配备了功率为1千瓦的燃料电池家庭能源中心，烧好的水先后用于发电、空调和热水供应，可谓“物尽其用”。

  “沪上·生态家”更多节能、减排和环保技术都是一般参观者发现不了的“隐蔽工程”，为了让参观者能在匆匆一瞥时留下深刻印象，设计师们已想方设法把创新技术以直观的方式展现给参观者。

  “沪上·生态家”本身就是展品，参观者只有用心去感受，去探究，才能洞悉未来生态住宅的奥秘。

  “沪上·生态家”建筑南北通透条状设置，迎合上海夏季季风方向，南向窗采用“呼吸窗”，北向窗采用低辐射中空断热铝合金窗。

  “沪上·生态家”还设置了多处风道，包括纵向的中庭拔风井以及每层设置的横向风道。中庭作为共享空间，顶部设置由风力发电系统驱动的机械拔风装置，强化拔风效果。

  走进“沪上·生态家”，参观者会发现这里的空气和室外一样好。根据流体力学“嵌”在整座建筑之中的“生态核”，能对四面八方的风进行“优化组合”，并通过植物过滤净化系统，使空气保持清新，全然没有一般办公楼的污浊空气。

  走进房间，会发现这里白天基本不用开灯，即使在北面房间写字办公，也没有大的问题。屋顶上设计的开合屋面，可以在加强自然通风效果的同时，增大室内采光效果。

  启用“中庭采光系统”后，通过中庭屋顶上巨大的透明玻璃天窗，阳光被引入屋内。屋顶上安装的“追光百叶”可以跟随太阳角度的变化而自动转变角度，一方面起到遮阳作用，另一方面反射环境光，提高室内照度。

  当室内光线达不到照明标准时，“追光百叶”会自动调整，同时室内灯光会自动亮起，其动力则来源于太阳能薄膜光伏发电板、静音垂直风力发电机等所产生的清洁能源。

  入夜，LED照明使用柔和的内光外透和间接照明方式，让建筑更具形体美和温馨感，整体照明氛围宁静舒适，含蓄素雅，凸显浓郁的上海风格。

  在建筑的墙里面铺满的蓝色小管是利用地热能调节整幢建筑温度的地源热泵，通过管中流动的溶液将地下土壤中的热量带上来，使室内温度上升，就像中央空调一样。

  此外，外墙种植的模块式绿色植物容易拆卸更换，智能化装置控制的“滴灌”技术将根据植物所需供水，可以省下大量水资源，而“绿墙”可以为建筑遮阴保温、让建筑更添风情。

  而最重要的是，“沪上·生态家”是为创新而生的，设计师们期盼着世博会参观者能从中看到他们各自心目中的未来生态住宅的模样，更希望生态住宅能早日从“概念楼”变成百姓的宜居家园———尽管“沪上·生态家”中的许多技术，在现实生活中已有一些应用。

  “沪上·生态家”，充满希望的家园！
